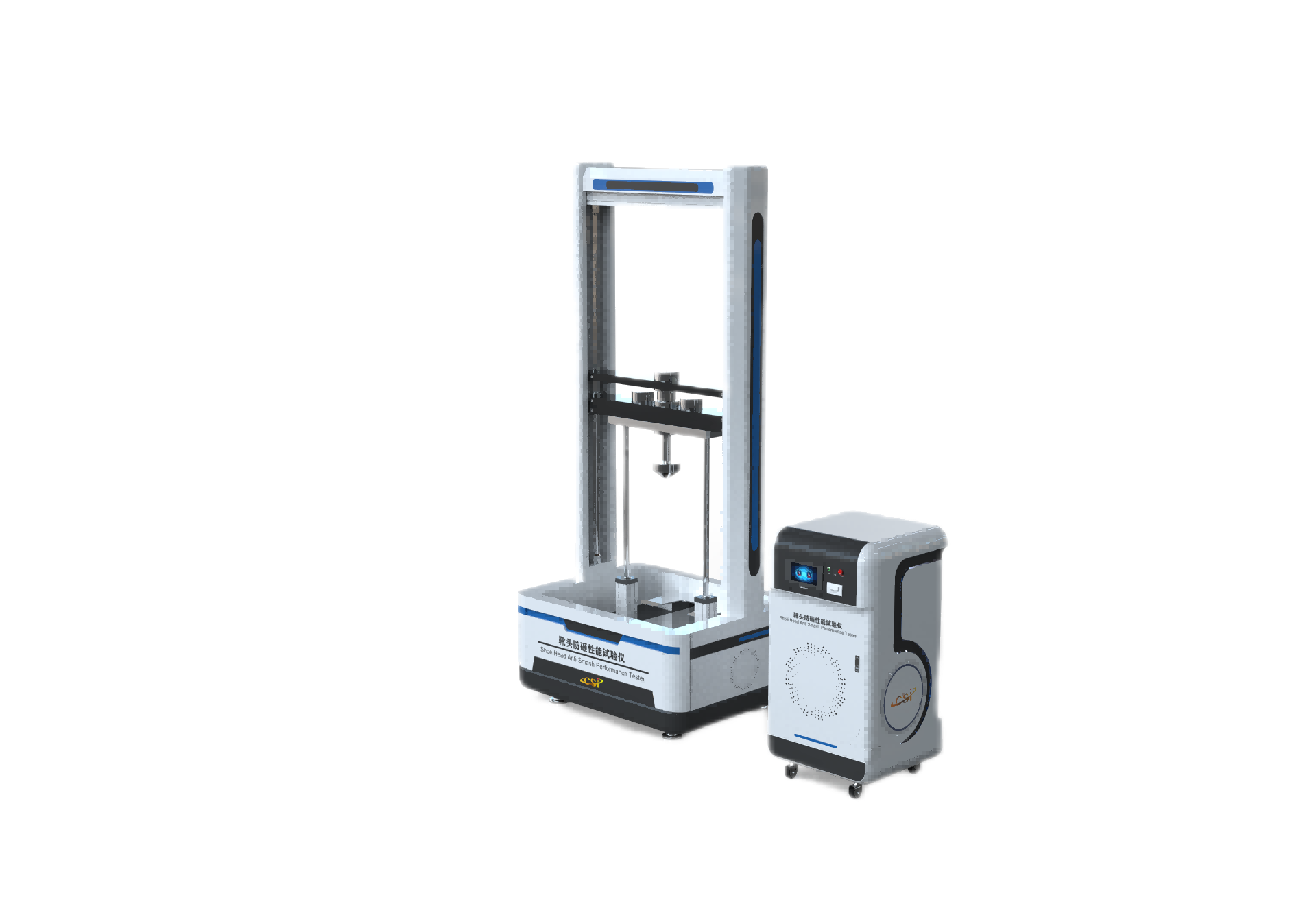

靴头防砸性能试验仪
2024-08-08 09:27:16
靴头防砸性能试验仪、鞋头防砸性能试验仪
一、设备介绍

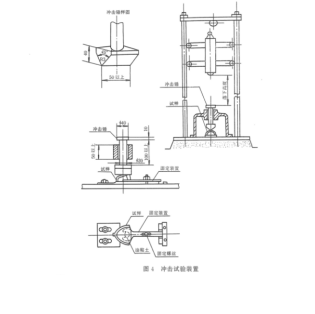

本设备依据 HG 3081-1999《胶面防砸安全靴》第 4.2 冲击试验条款研制，将规定质量的重锤提升至试验高度自由落下冲击靴头，试验后测定靴头内部橡皮泥残余高度，以此检测胶面防砸安全靴鞋头抗冲击防砸防护性能。适用于生产企业成品出厂检验、质检机构抽检及产品研发测试。
二、执行标准
AQ 1051-2008《煤矿职业安全卫生个体防护用品配备标准》
XF 633-2006《消防员抢险救援防护靴》
XF 770-2008《消防员化学防护靴》
HG 3081-1999《胶面防砸安全靴》
GB21148-2020、GB/T20991-2007、EN ISO 20345、ASTM F2413
三、技术参数
项目 | 参数要求 |
控制系统 | 工业级PLC |
操作界面 | 彩色7寸触摸屏，支持中英文菜单切换 |
重锤质量 | 23kg±0.2kg |
下落高度 | 0-300mm可选（标准要求120mm和300mm） |
冲击方式 | 自由落体，上下运动模式：电磁铁吸放 |
锤头直径 | φ40 mm |
锤头JIAN端角度 | 45° |
过渡圆角 | R3 |
侧面轴向高度 | 40mm |
锤头接触宽度 | ≥50mm |
金属底板尺寸 | 金属底板尺寸 400mm×400mm×40mm |
安装方法 | 落地滚轮，可选择落地固定地面（标配4套膨胀螺丝） |
安全保护 | 电源开关、急停按钮、过载保护 |
电源 | AC 220V/50Hz |
外形尺寸 | 1330*600*1445mm |
四、试验用品
橡皮泥（用户自备）
五、配置清单
主机1台；
测试软件1套
操作视频1份
说明书1份;
合格证1份;
保修卡1份;
签收单1份;
铭牌1块;
电源线1根;
扳手1套;
宣传册若干;
膨胀螺丝4套
