仪器介绍：

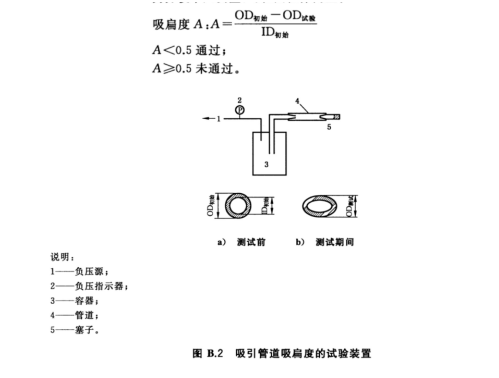

在 20℃~25 ℃的温度下,使吸引管道全长展开,并塞住一端以防止气流通过。将负压源与管道的另一端连接,并将负压值调到制造**明的**值。如果没有标明**值,则在负压值为 60 kPa时进行测试。保持该负压值 5 min。用卡尺沿管道全长测量其外来计算扁度 A,如图 B.2 所将吸引管道松驰地绕在直径为 100 mm的圆体上，重复此试验。

为方便卡尺测量,可在圆柱体筒上切割一窄槽。

执行标准：

YYT0636.3-2021标准中相关条款要求

技术参数：

控制系统：PLC;

操作界面：彩色7寸触摸屏，中英文切换；

压力传感器：-100kpa~0，精度0.5%

时间：0-999S，可任意设定。

嵌入式打印机

电源：220V50HZ;

圆柱体：100mm外径；

设备外置真空泵1台

配置：主机一台，扳手一套，电源线一根，说明书/合格证/保修卡/铭牌一套
