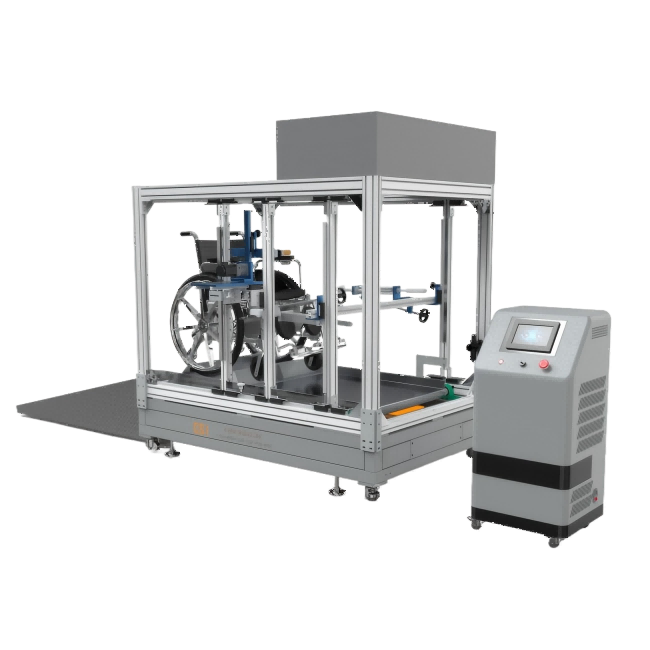

电动轮椅车制动器疲劳试验机
2024-03-15 08:58:33
一、仪器介绍
应用于电动轮椅车制动器疲劳强度测试，模拟人反复操作制动器动作。
仪器组成：
1)机架结构：高强度钢材焊接，具备抗振动特性，表面防锈处理
2)负载系统：通过配重块或气动加载方式JING准施加负载，配备固定夹具防止位移
3)动作模拟系统：伺服电机驱动，可调节操作速度和力度，适配手动/电动轮椅
4)控制系统：支持参数设定（如速度、距离、时间），具备数据记录和自动停机功能
二、满足标准
标准号 | 名称 | 测试项 |
GB/T 12996-2024 | 电动轮椅车 | 5.8.3.3驻车制动器疲劳强度 6.9.3.3驻车制动器疲劳强度 |
GB/T18029.8-2024 IS0 7176-8:2014 | 轮椅车 第8部分:静态强度、冲击强度及疲劳强度的要求和测试方法 | 5.15制动器疲劳强度测试设备 10.5手动操作的驻车制动器疲劳测试 |
三、关键参数
参数项 | 规格 |
控制系统 | PLC |
操作界面 | 七寸彩色触摸屏，中、英文切换 |
程序控制 | 可显示测试次数，测试频率等，到达设定的次数自动停机，可显示测试的次数，测试的力值 |
试验次数 | 0~99999次（触摸屏可设定） |
力值范围 | 悬臂梁传感器*2 0-10KG 精度±0.05%FS 称重传感器*2 0-10KG 精度±0.05%FS |
坡度 | 角度传感器0-900 精度±0.5%FS （触摸屏可设定） |
实验频率 | 不大于0.5HZ |
轮椅宽度 | 510mm |
行程 | 气缸推拉行程0-100mm可调节，通过磁性气缸感应器调节行程 |
控制电机 | 伺服电机+减速机+驱动器，温度性好，使用寿命长，无噪音 |
导轨 | 采用不锈钢材料，防锈功能 |
控制箱 | 独立控制箱，方便操作，保证电器的耐用性和安全性能； |
数据输出 | USB导出 |
安全装置 | 急停防护 |
电源 | 220V 50HZ |
外形尺寸约 | 长1700*宽1002*高1522mm |
气源自备 | 压缩空气0.6MPa以上 |
四、计量要求以及测试项介绍
标准号 | 建议计量内容 | 建议计量点 |
GB/T18029.8-2024 IS0 7176-8:2014 | 悬臂梁传感器： 0-10kG 精度±0.05%FS 称重传感器： 0-10KG 精度±0.05%FS 角度传感器： 0-900 精度±0.5%FS | 标准未明确ZHI定 |
五、标配物品及用途
名称 | 数量 | 用途 | 参考图 |
主机 | 1台 | 设备整机发货，无需安装 | |
电源线 | 1根 | 设备连接插座使用 | / |
说明书 | 1份 | 介绍设备使用方法及维护保养等 | / |
电子版操作视频 | 1份 | 指导操作流程，学习更方便 | / |
合格证及保修卡 | 1份 | 出厂质检，质保服务 | / |
铭牌 | 1个 | 设备出厂标识 | / |
六、满足标准其他测试项的仪器（完整资料可咨询销售）
标准号及测试项 | 仪器名称 | 图片 |
GB/T 12996-2024 6.6.1 GB/18029.6-2024 | 轮椅车测速仪 |
|
GB/T 12996-2024 6.6.4 GB/T18029.1-2024 | 轮椅车静态稳定性试验台 |
|
GB/T 12996-2024 6.6.5 GB/T 18029.2-2022 | 轮椅车动态稳定性试验台 |
|
GB/T 12996-2024 6.6.6 GB/Z 18029.10-2021 第7章 | 电动轮椅车越障能力试验机 | |
GB/T 12996-2024 6.8 GB/T 30661.10-2024 | 轮椅车座靠垫阻燃试验 |
|
GB/T 12996-2024 6.9.1 GB/T18029.8-2024 第8章 | 轮椅车静态强度试验机 | |
GB/T 12996-2024 6.9.2 GB/T18029.8-2024 第9章 | 轮椅车座椅冲击试验机 |
|
GB/T 12996-2024 6.9.3.1 GB/T18029.8-2024 第 10章 | 轮椅车双辊疲劳试验机 |
|
GB/T 12996-2024 6.9.3.2 GB/T18029.8-2024 第 10章 | 轮椅车跌落试验机 |
|
GB/Z 13800-2021 6 测试用假人 GB/Z 18029.11-2021 ISO 7176-11:2012 | 轮椅测试假人 |
|
七、应用场景与行业需求
生产企业 | 生产企业对每批次制动器进行抽样检测，确保批量产品的性能稳定性，避免不合格品流入市场。 |
科研机构 | 高校康复工程专业、医疗器械研究机构开展助行器械耐久性研究，用于教学演示与技术研发 |
合规认证检测 | 为认证、出口提供合规检测报告，是产品上市的必要条件。 |
八、使用注意事项
测试环境 | 放置在平稳、无振动的台面上，保持环境清洁、干燥。 |
校准维护 | 传感器进行周期性校准 |
仪器维护 | 定期清理夹具和传动部件，防止灰尘积累影响精度 |
九、质保售后
安装调试 | 公司可在买方准备好设备所需外部条件(如水，电，气等)后，负责该设备的安装、调试、启动工作，并提供良好的技术支持和售后服务，同时对使用人员进行培训，保证受训人员能够独立、熟练操作设备和完成简单的维修工作、设备日常维护等工作。 |
保修 | 设备保修期为1年，易耗品、天灾人员为损坏除外，保修期内，卖方负责该设备由于设备自身原因而引起的各种故障问题并负责无偿解决。在保修期外，该设备的维修工作要收取备品备件的成本费用和一定的服务费用。 |
维修反应时间 | 卖方在接到买方的故障通知后，保证在2小时内做出响应，并争取在ZUI短的时间内尽快排除故障。 |
终身服务 | 卖方承诺在该设备的使用期间，可无偿、无限期地提供该设备的技术支持。 |
