轮椅车摆锤冲击试验机

2024-05-25 13:08:56

‌一、产品介绍以及特点‌

1.产品介绍：

本设备适用于测定轮椅车的一些影响安全的部件抗冲击的能力,用规定质量的摆锤撞击轮椅车在使用中承受冲击的部分,正如使用者坐入轮椅车时对靠背的冲击和障碍物对手圈、小脚轮和脚托的撞击。

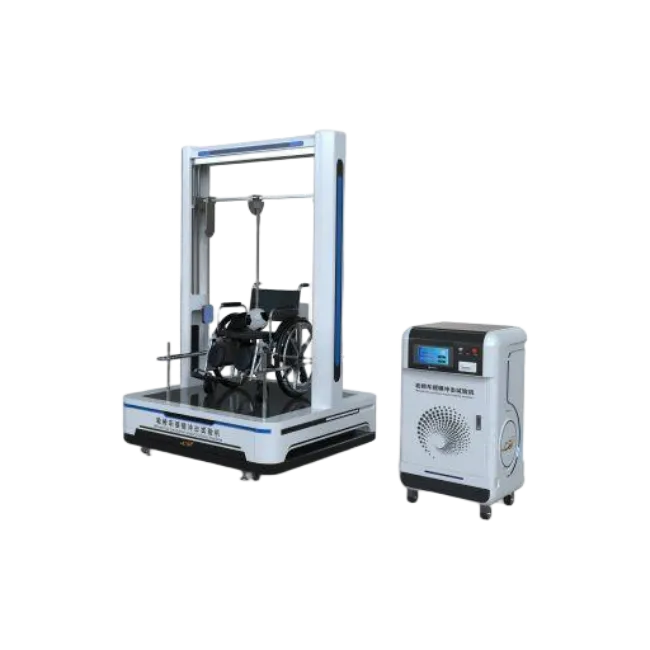

轮椅车摆锤冲击试验机

2.产品特点；

优点	集成化操作系统，触摸屏按键设置，一键启动，自动监测，测试结束自动生成结果，测试稳定，数据安全可靠
核心竞争力	操作简单方便，设备故障率低，使用国内或进口先进检测元件，整机操作顺畅，误差小，使用年限长
数据显示	1、实时显示当前测试数据 2、内置大容量存储器，可存储不少于1000组测试数据（数据一般保留7天会被覆盖） 3、配备USB接口，可导出测试数据；可选配RS232接口连接电脑打印机
结构特点	通电就可以使用，简单快捷

二、满足标准

标准号	名称
IS0 7176-8:2014	《轮椅第8部分:静态、冲击和疲劳强度的要求与测试方法》
GB/T18029.8-2024	《轮椅车第8部分:静态强度、冲击强度及疲劳强度的要求和测试方法》
GB/T 12996-2024	《电动轮椅车》

三、关键参数‌

‌参数项‌	规格‌
控制系统	工业级PLC
操作界面	彩色7寸触摸屏，支持中英文菜单切换、实时动态显示及数据存储
操作方式	全触控操作，可设置、调用、修改测试程序
打印机	嵌入式打印机
冲击角度	0°-90°可调
精度	±2°
冲击高度	100mm-2000mm可调
精度	±1mm
冲击方式	自由摆锤冲击
靠背支撑冲击摆锤	25kg±0.5kg，直径220mm的足球(5#足球).内填直径3.5mm士1mm的铅弹和高密度闭孔发泡材料，此材料的密度为75 kg/m2 ±15 kg/m2 (GB/T 6343),硬度为 325 N±60 N(ISO 2439).
手轮圈冲击摆锤	10 kg士0.2 kg，
安全配置	急停按钮，过载保护
电源电压	AC220V 50Hz
自制软件，实时监测，可USB导出结果，可连接电脑

四、计量要求以及测试项介绍

标准号	建议计量内容	建议计量点
GB/T18029.8-2024 IS0 7176-8:2014	冲击摆锤25kg±0.5kg；10 kg士0.2 kg 冲击角度0°-90°精度：±2°	冲击摆锤25kg±0.5kg；10 kg士0.2 kg 冲击角度30°；45°；90°
测试项
抗冲击强度测试	用规定质量的摆锤撞击轮椅车在使用中有可能承受冲击的部分，如乘坐者坐进轮椅车时对靠背支撑的冲击和障碍物对手圈、小脚轮和脚托的撞击。

五、完成测试辅助用品（可选配）

标准号	仪器或材料名称	参考图
ISO 7176-11	假人

六、标配物品以及用途

七、满足标准其他测试项的仪器（完整资料可咨询销售）

八、应用场景与行业需求

九、使用注意事项

十、质保售后

安装调试	公司可在买方准备好设备所需外部条件(如水，电等)后，负责该设备的安装、调试、启动工作，并提供良好的技术支持和售后服务，同时对使用人员进行培训，保证受训人员能够独立、熟练操作设备和完成简单的维修工作、设备日常维护等工作。
保修	设备保修期为1年,易耗品、天灾人员为损坏除外，保修期内，卖方负责该设备由于设备自身原因而引起的各种故障问题并负责无偿解决。在保修期外，该设备的维修工作要收取备品备件的成本费用和一定的服务费用。
维修反应时间	卖方在接到买方的故障通知后，保证在2小时内做出响应，并争取在ZUI短的时间内尽快排除故障
终身服务	卖方承诺在该设备的使用期间，可无偿、无限期地提供该设备的技术支持工作。
