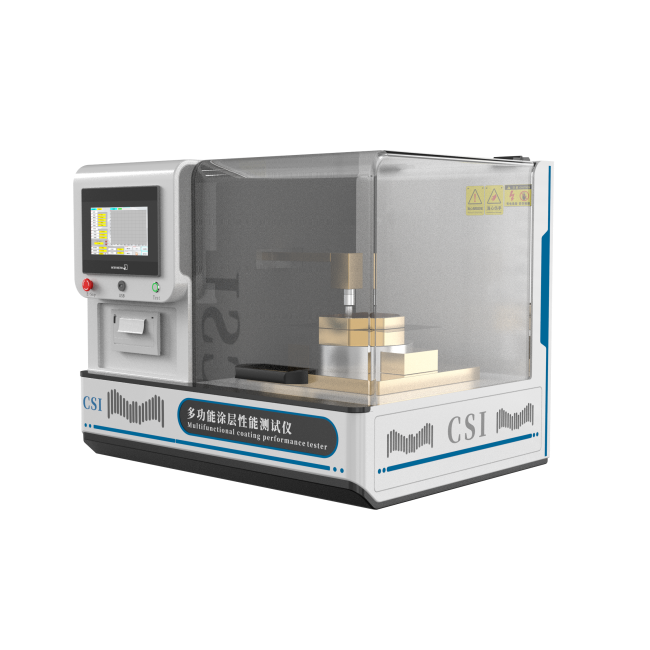

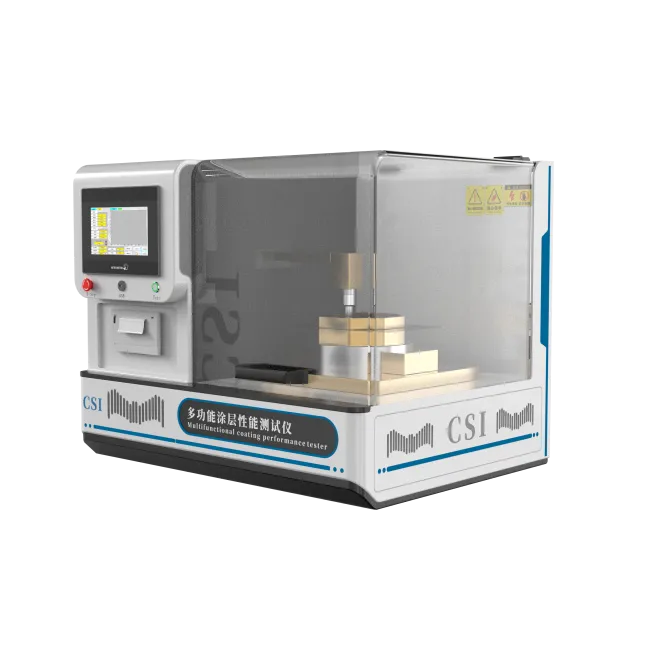

多功能涂层性能测试仪
2025-07-04 09:17:30
一、仪器介绍
多功能涂层性能测试仪是一款集百格十字划格试验、铅笔硬度测试、划痕测试、线性耐磨等多功能的智能化测试设备。
随着对产品质量提高及检测频率越来越多，传统的人工检测方法将被智能化、自动化检测方法代替，从而JI大地避免了人为操作引起的误差，为批量测试型的、产品研发型的企业以及相关检测机构等提供快速准确的测试结果。
产品优点：
1简便容易操作
2全触屏、智能化、自动化操控
3满足百格测试（十字划格试验）、铅笔硬度测试、划痕测试、线性耐磨等测试功能
4自动锁紧样品的测试平台
5测试平台自动旋转及移动
6自动加载（负重）
7运行速度可调
8刻划间距、间隔、数量自由设定
9测试结果可存储及输出
二、满足标准
标准号 | 标准名称（中文） | 标准名称（英文） |
ISO 2409-2020 | 《色漆和清漆 划格试验》 | Paints and varnishes — Cross-cut test |
GB/T 9279.1 | 《色漆和清漆 耐划痕性的测定 第 1部分：负荷恒定法》 | — |
ISO 1518-1:2023 | 《色漆和清漆 耐刮擦性的测定 第 1部分：恒定载荷法》 | Paints and varnishes — Determination of scratch resistance — Part 1: Constant load method |
ASTM D5178-21 | 《有机覆层耐损伤的标准试验方法》 | Standard Test Method for Mar Resistance of Organic Coatings |
ASTM D2197-21 | 《通过划痕法测定有机涂层附着力的标准试验方法》（也译作刮附着物法测定有机涂层附着性） | Standard Test Method for Adhesion of Organic Coatings by Scrape Adhesion |
ASTM D3359-23 | 《通过胶带测试评定涂层附着力的标准试验方法》 | Standard Test Methods for Measuring Adhesion by Tape Test |
BS 3900 E6 | 英国《涂料试验方法 E6部分：涂层划格试验》（等同采用ISO 2409） | Methods of test for paints - Part E6: Cross cut test for adhesion |
GB/T 9286-2021 | 《色漆和清漆 漆膜的划格试验》（等同采用ISO 2409） | — |
ASTM D3363 | 《铅笔法测定涂膜硬度的标准试验方法》 | Standard Test Method for Film Hardness by Pencil Test |
ISO 15184-2020 | 《色漆和清漆 铅笔法测定漆膜硬度》 | Paints and varnishes — Determination of film hardness by pencil test |
PV-3592 | 车企内部标准（大众） | — |
VDA 621-411 | 国汽车工业协会标准 | — |
三、技术参数
参数项 | 规格 |
控制系统 | 工业级PLC |
操作界面 | 七寸彩色触摸屏，中、英文切换 |
测试项目 | 百格测试，十字划格试验、铅笔硬度测试、划痕测试、线性耐磨 |
操作模式 | 全自动升降功能，全自动旋转功能，全自动测试功能 |
试验片规格 | （ZUI大:长×宽） 200×100 mm |
标准载荷范围 | 压力传感器0~50N，精度±0.5%FS |
刮头（划针）规格 | Ø0.25mm,Ø0.5mm,Ø0.75mm，Ø1mm，Ø5mm，Ø7mm等可以定制其他规格 |
样品厚度 | 0~20mm |
划格面积 | 45×45 mm |
划格速度 | 20~40 mm/s，可在触摸屏上任意设置 |
划针直径 | Ø 0.5~2.0 mm |
划痕长度 | 0~120mm |
铅笔硬度 | 中华牌6B~6 H |
数据输出 | USB导出 |
安全装置 | 急停按钮 |
电源 | 220V 50HZ |
压缩空气 | 0.4mpa以上洁净干燥空气 自备 |

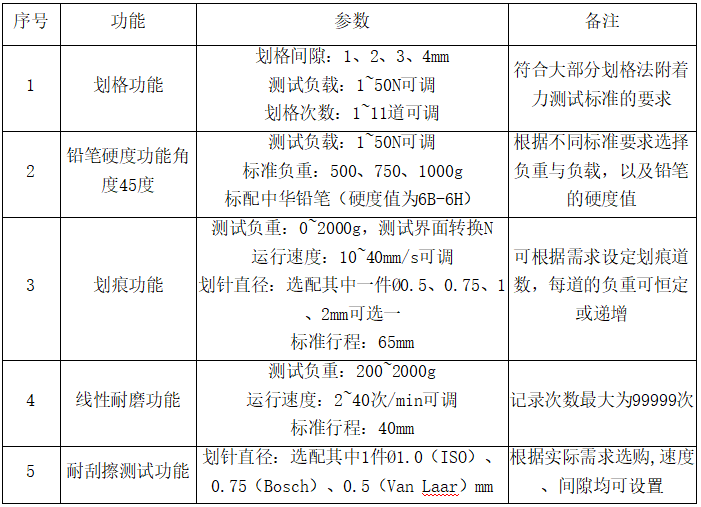

四、测试功能列表
功能 | 参数 | 备注 |
划格功能 | 划格间隙：1、2、3、4 mm 测试负载：1~50N 可调 划格次数：1~11道可调 | 符合大部分划格法附着力测试标准的要求 |
铅笔硬度功能角度45度 | 测试负载：1~50N 可调 标准负重：500、750、1000g 标配中华铅笔（硬度值为6B~6H） | 根据不同标准要求选择负重与负载，以及铅笔的硬度值 |
划痕功能 | 测试负重：0~2000g，测试界面转换N 运行速度：10~40 mm/s 可调 划针直径：标配可选其中1件：0.5、0.75、1、2 mm 标准行程：65mm | 可根据需求设定划痕道数，每道的负重可恒定或 递增 |
线性耐磨功能 | 测试负重：200~2000g 运行速度：2~40次/min 可调 标准行程：40 mm | 记录次数ZUI大为99999次 |
耐刮擦测试功能（百格） | 划针直径：标配可选其中1件：1.0（ISO）、0.75（Bosch）、 0.5（Van Laar）mm | 根据实际需求选购，速度、间隙均可设置 |

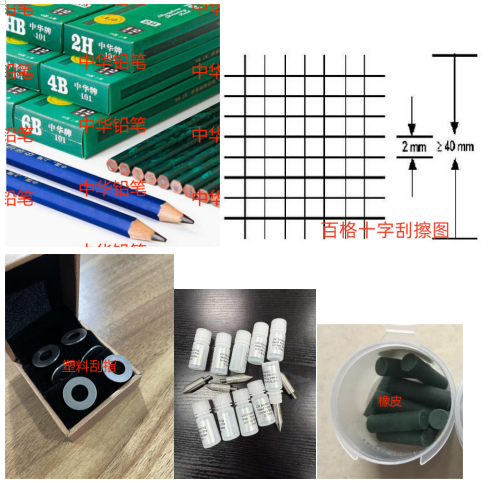

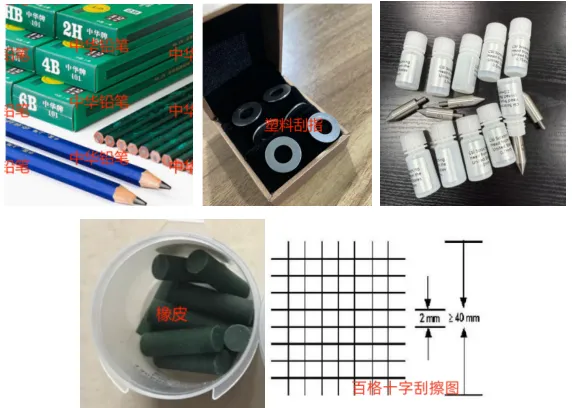

相关图片展示参考：
五、标配物品及用途
名称 | 数量 | 用途 | 参考图 |
主机 | 1台 | 设备整机发货，无需安装 | |
电源线 | 1根 | 设备连接插座使用 | / |
说明书 | 1份 | 介绍设备使用方法及维护保养等 | / |
电子版操作视频 | 1份 | 指导操作流程，学习更方便 | / |
合格证及保修卡 | 1份 | 出厂质检，质保服务 | / |
铭牌 | 1个 | 设备出厂标识 | / |
划格附着力组件 | 1套 | 含1.0mm间隙刀片1把 | / |
铅笔测试组件 | 1套 | 含中华铅笔1套：硬度6B~6H | / |
划痕测试组件 | 1套 | 含Ø1.0mm划针1个 | / |
橡皮耐磨测试组件 | 1套 | 含进口橡皮1根 | / |
耐刮擦测试组件 | 1套 | 含Ø1.0mm测试头1个 | / |
六、应用场景与行业需求
科研检测机构 | 为高校、第三方检测机构提供一体化涂层性能测试方案，满足不同领域涂层研发、质量认证的检测需求，可节省实验室空间，降低设备采购成本。 |
航空航天领域 | 针对飞机发动机高温防护涂层、机身隐身涂层开展多性能检测，验证JI端环境下涂层附着力、硬度和耐磨性能，保障飞行器飞行安全，是GAO端涂层研发BI备检测设备。 |
汽车制造行业 | 检测汽车车身漆面、内饰涂层、保险杠涂层的附着力、硬度、耐划伤和耐磨性能，验证漆面是否符合主机厂质量标准（可满足PV-3592、VDA 621-411等车企专属标准）。测试汽车塑料零部件、金属外饰件的涂层性能，保障车辆使用过程中漆面不易刮花、脱落。 |
电子产品制造行业 | 测试手机、平板电脑、笔记本电脑等消费电子产品外壳的涂层性能，评估外壳抗指纹涂层、耐磨涂层的硬度和耐磨能力，提升日常使用的耐用性，是电子产品出厂的重要检测环节。 |
建筑建材行业 | 检测建筑外墙涂料、钢结构防火涂层、金属装饰板材涂层的附着力和耐久性，保障建筑涂层长期户外使用不脱落、耐磨损，符合消防与安全规范。测试木质家具木器漆的硬度和耐磨性能，管控家具产品质量。 |
涂料与化工行业 | 是涂料研发、生产中ZUI核心的性能检测环节，针对各类建筑涂料、工业涂料、木器涂料等，批量检测附着力、硬度、耐划伤及耐磨性能，是产品出厂前的必检项目，帮助企业调整涂料配方、管控产品质量。 |
七、使用注意事项
安全防护 | 操作人员BI须经过专业培训，严禁身体部位伸入危险区域提前熟悉紧急停机按钮位置，突发状况立即断电。 |
开机前检查 | 开机前BI须QUAN面检查：确认电气系统、气路连接、机械部件无松动损坏，压缩空气源已接通。 |
校准维护 | 传感器进行周期性校准。 |
仪器维护 | 清理设备内部残留介质与杂物，保持设备清洁干燥，避免腐蚀部件。 |
八、质保售后
安装调试 | 公司可在买方准备好设备所需外部条件(如水，电，气等)后，负责该设备的安装、调试、启动工作，并提供良好的技术支持和售后服务，同时对使用人员进行培训，保证受训人员能够独立、熟练操作设备和完成简单的维修工作、设备日常维护等工作。 |
保修 | 设备保修期为1年，易耗品、天灾人员为损坏除外，保修期内，卖方负责该设备由于设备自身原因而引起的各种故障问题并负责无偿解决。在保修期外，该设备的维修工作要收取备品备件的成本费用和一定的服务费用。 |
维修反应时间 | 卖方在接到买方的故障通知后，保证在2小时内做出响应，并争取在ZUI短的时间内尽快排除故障。 |
终身服务 | 卖方承诺在该设备的使用期间，可无偿、无限期地提供该设备的技术支持。 |
九、同类型其它仪器
适用标准 | 仪器名称 | 仪器照片 |
GM 14688(A法) GM 14688(B法) Q/LiA5400014-2023(V3) Q/SQR S1-16-2016 奇瑞标准 Q/SQR T1-64 奇瑞标准 Q/LiA5400014-2023(V3) GB/T 9286-97/ISO 2409ISO2409 GB/T 9279-2007/ISO 1518:1992 QCC SY051-2012 GB 9286-2021 | 百格十字刮擦测试仪 | 高配款
普通款 |
PV3974，GMW14688，GMW14698-A，FordBN108-13，GeneralMotorsGMN3943、Danmler-ChryslerLP-463DD-18-01，GB2918，GB6151，GB8424.3，BMWGS97034，STD1024-3113 GM 14688(A法) GM 14688(B法) Pv 3952大众标准 Q/SQR S1-16-2016 奇瑞标准 Q/SQR T1-64 奇瑞标准 Q/LiA5400014-2023(V3) GB/T 9286-97/ISO 2409ISO2409 GB/T 9279-2007/ISO 1518:1992 QCC SY051-2012 GB 9286-2021 GME 60 280 | 多功能耐刮擦测试仪 |
|
Q/LiA5400014-2023(V3) FORD FLTM BN 108-13 GMW 14698(B法) FORD BO-162-01 | 五指刮擦测试仪 |
|
GB/T 9279.1-2015 IS0 1518-1:2011 | 清漆耐划痕测试仪 |
|
