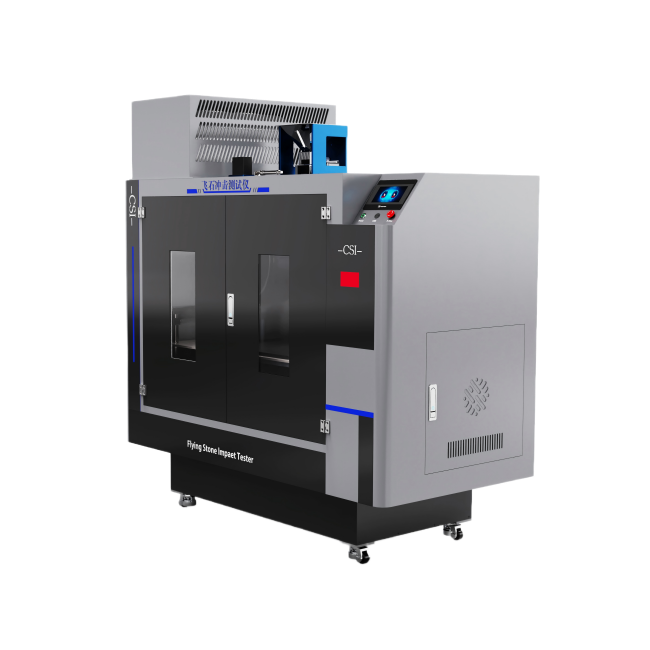

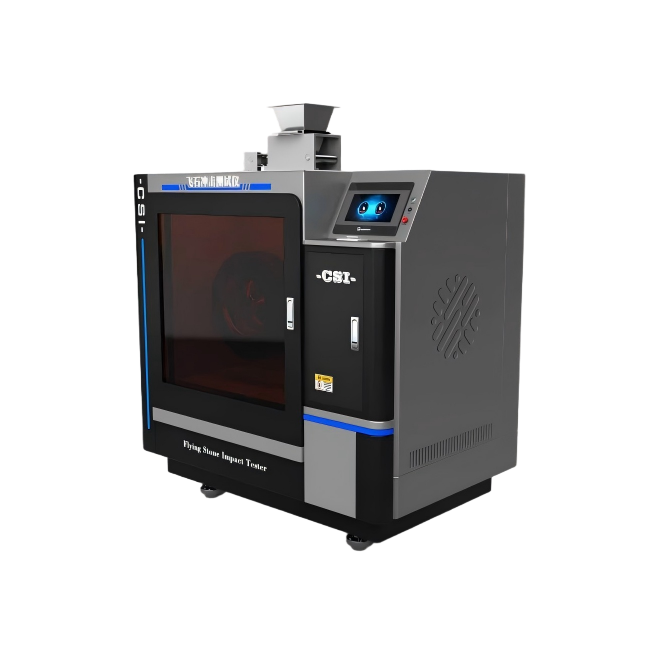

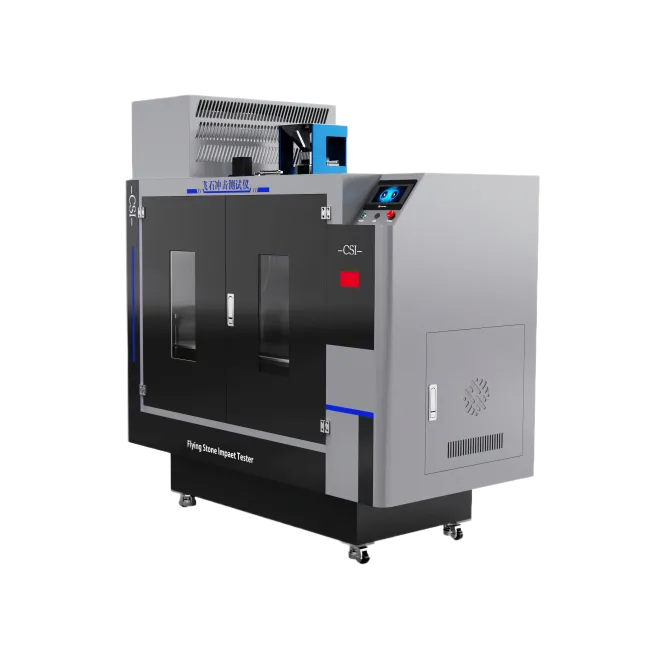

飞石冲击测试仪
2025-09-08 16:02:12
一、产品介绍以及特点
1.产品介绍：
飞石冲击测试仪用于测试换热器(冷凝器、散热器)的抗飞石的抗冲击性能，通过模拟飞石冲击环境，提升产品在开发过程中的可靠性验证能力。
2.产品特点
优点 | 集成化操作系统，触摸屏按键设置，一键启动，自动监测，测试结束自动生成结果，测试稳定，数据安全可靠 |
核心竞争力 | 操作简单方便，设备故障率低，使用国内或进口先进检测元件，整机操作顺畅，误差小，使用年限长 |
数据显示 | 1、实时显示当前测试数值 2、内置大容量存储器，可存储不少于1000组测试数据（数据一般保留7天会被覆盖） 3、配备USB接口，可导出测试数据 |
结构特点 | 通电通气就可以使用，简单快捷 |
二、满足标准
标准号 | 名称 |
TL 82086-2020 | 《汽车蒸发器及冷凝零件要求》 |
三、关键参数
参数项 | 规格 |
控制系统 | 工业级PLC |
操作界面 | 彩色7寸触摸屏，支持中英文菜单切换、实时动态显示及数据存储 |
操作方式 | 全触控操作，可设置、调用、修改测试程序 |
模拟车速范围 | |
精度 | ±5 Km/h |
驱动轮胎 | 乘用车用 225/50R17 |
轮胎 | 数量2套含轮毂 |
转速控制 | 采用变频控制系统，实现驱动轮胎模拟车速、JING确稳定转动，实现标准要求速度 |
飞石供给料斗 | 供料斗容积满足单次试验需求（≥1kg)），并安装气动震动器 |
计时功能 | 0.1s~99.9min |
精度 | ±0.1s |
样品距离 | 激光测距1米 |
精度 | ±0.01mm |
样品距离 | 实现全自动升降功能约500mm左右 |
测试安全门 | 具备打开关闭功能，并门有安全丝网 |
气源 | 客户自备 |
安全配置 | 急停按钮，过载保护 |
尺寸 | 约 2000mm-1100mm-1950mm |
重量 | 约951kg |
电源电压 | AC380V 50Hz |
四、试验样品舱
1.样品架：刚性框架中空结构，可牢固夹持汽车冷凝器、散热器样品,需考虑样品尺寸和固定方式，提供通用夹具或定制夹具接口。样品架能方便装卸。（可根据样品尺寸定制）
2.距离调节机构：样品架安装在JING密直线导轨上，通过电机驱动全自动升降功能，实现驱动轮与从动轮切点到样品表面距离的无级、JING确调节，通过激光传感器显示实际距离。
3.舱体结构：坚固的金属外框架，内衬有可更换的耐磨内衬(如降低噪音棉)，有效吸收飞石冲击能量，降低噪音，保护操作者。
4.观察窗：高强度透明材料(如多层聚碳酸酯)，便于观察试验过程。
5.密封性：良好密封设计，防止飞石飞溅和粉尘外泄
五、标配物品以及用途
名称 | 数量 | 用途 | 参考图 |
主机 | 1台 | 设备整机发货，无需安装 | |
电源线 | 1根 | 设备连接插座使用 | / |
说明书 | 1份 | 介绍设备使用方法以及保养等注意事项 | / |
气管 | 1根 | 链接气源 | / |
操作视频（电子版） | 1份 | 手把手指导操作流程，学习更方便 | / |
合格证及保修卡 | 1份 | 出厂质检，质保服务 | / |
不锈钢夹具 | 1套 | 用于样品的测试 | / |
铭牌 | 1个 | 记录设备整体信息 | / |
六、应用场景与行业需求
使用单位 | 产品性能 |
企业生产质检 | 出厂前的性能验证，确保符合标准 |
第三方检测机构 | 用于产品认证，提供权威合规报告 |
科研机构 | 用于产品升级，满足行业对产品的需求 |
七、使用注意事项
环境要求 | 建议测试在恒定环境中进行，试件需提前状态调节≥1小时 |
校准维护 | 定期校验力值传感器，避免数据漂移 |
预处理 | 保持试样整洁干净，无缺陷 |
八、质保售后
安装调试 | 公司可在买方准备好设备所需外部条件(如水，电等)后，负责该设备的安装、调试、启动工作，并提供良好的技术支持和售后服务，同时对使用人员进行培训，保证受训人员能够独立、熟练操作设备和完成简单的维修工作、设备日常维护等工作。 |
保修 | 设备保修期为1年,易耗品、天灾人员为损坏除外，保修期内，卖方负责该设备由于设备自身原因而引起的各种故障问题并负责无偿解决。在保修期外，该设备的维修工作要收取备品备件的成本费用和一定的服务费用。 |
维修反应时间 | 卖方在接到买方的故障通知后，保证在2小时内做出响应，并争取在ZUI短的时间内尽快排除故障 |
终身服务 | 卖方承诺在该设备的使用期间，可无偿、无限期地提供该设备的技术支持工作。 |
