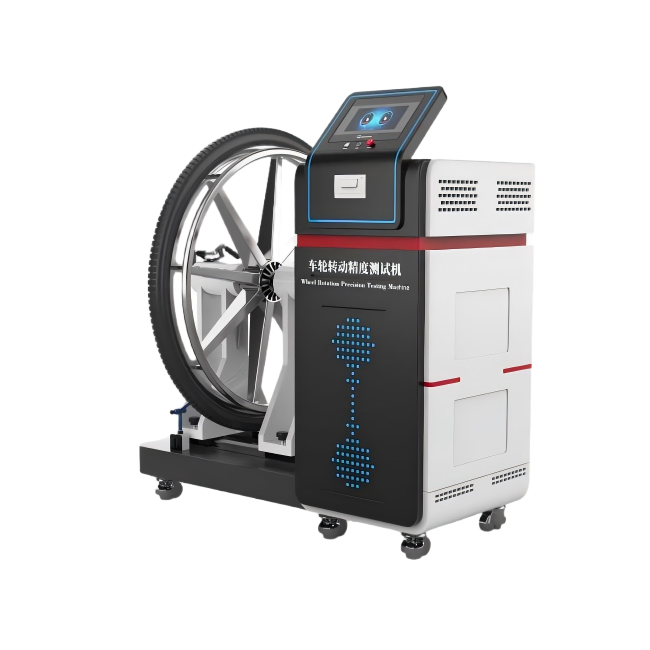

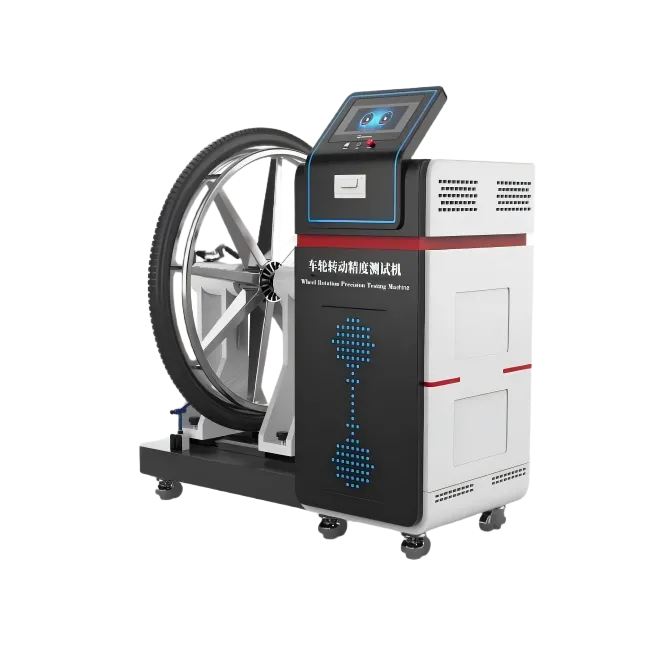

车轮转动精度测试机
2025-10-18 16:47:38
一、产品介绍
1.介绍
用于测量车轮的径向圆跳动及轴向圆跳动，测量时将工件固定好，将百分表的压头指向待测位置，转动车轮,读取ZUI大跳动量，根据标准判定其合格与否。
2.特点
优点 | 集成化操作系统，触摸屏按键设置，一键启动，自动监测，测试结束自动生成结果，一台设备满足多项测试，测试稳定，数据安全可靠 |
核心竞争力 | 操作简单方便，设备故障率低，使用先进检测元件，整机操作顺畅，误差小，使用年限长 |
数据显示 | 1.实时显示当前数据 2.自动测试无需人工值守，测试结束停止、警报 3.内置大容量存储器，可存储不少于1000组测试数据 4.配备USB接口，可导出测试数据 |
结构特点 | 通电即可使用，简单快捷实用，外观氧化处理 |
二、满足标准
标准号 | 名称 |
GB/T 12996-2024 | 电动轮椅车 |
ISO 4210-7:2023 | 自行车安全要求 第 7 部分：车轮与轮辋试验方法 |
EN 14764:2005 | 城市和旅行用自行车 安全要求和试验方法 |
三、关键参数
参数项 | 规格 |
控制系统 | 工业级PLC+高性能微处理器 |
操作界面 | 7寸彩色触摸屏，支持中英文菜单切换、实时动态显示及数据存储 |
操作方式 | 全触控操作，可设置、调用、修改测试程序 |
打印机 | 嵌入式打印机 |
百分表测量精度 | 量程0-25㎜；精度0.01mm |
ZUI大测量直径 | 700mm |
夹头同轴度 | ＜0.1mm |
测试项目 | 车轮径向跳动和轴向跳动 |
测试工位 | 1工位（可选多工位） |
电源 | AC220V/50Hz（自适应宽电压） |
自制软件，实时监测，可USB导出结果，可连接电脑 | |
四、计量要求以及测试项介绍
标准号 | 建议计量内容 | 建议计量点 |
GB/T 12996-2024 | 百分表 量程0-25㎜；精度0.01mm | 10/15/25mm |
测试项 | ||
车轮径向跳动和轴向跳动 | 测量车轮径向圆跳动、轴向圆跳动（侧向跳动），读取ZUI大跳动量，自动判定是否符合标准公差要求 | |
五、标配物品以及用途
名称 | 数量 | 用途 | 参考图 |
主机 | 1台 | 设备整机发货，无需安装，通电通气即可使用 | |
电源线 | 1根 | 设备连接插座使用 | / |
说明书 | 1份 | 介绍设备使用方法以及保养等注意事项 | / |
操作视频（电子版） | 1份 | 手把手指导操作流程，学习更方便 | / |
合格证及保修卡 | 1份 | 出厂质检，质保服务 | / |
铭牌 | 1个 | 记录设备整体信息 | / |
六、满足标准其他测试项的仪器（完整资料可咨询销售）
标准号以及测试项 | 仪器名称 | 图片 |
GB/T 12996-2024 第6.6.1条 ZUI大速度的测定 | 轮椅车测速仪 |
|
GB/T 12996-2024 第6.6.5条 动态稳定性的测定 | 轮椅车动态稳定性试验台 |
|
七、应用场景与行业需求
使用单位 | 产品性能 |
医疗器械生产质检 | 出厂前的性能验证，确保符合标准 |
医疗机构设备维护 | 验证是否满足整车装配与动平衡要求 |
第三方检测机构 | 用于产品认证，提供权威合规报告 |
科研机构 | 用于产品升级、性能优化，满足医疗行业对产品的需求 |
八、使用注意事项
试样准备 | 测试前需清理车轮表面毛刺、油污，检查轮辋无变形 / 裂纹；安装时需保证车轮与主轴同轴度，避免偏心误差 |
校准维护 | 定期校验主轴跳动、位移传感器与测量基准，定期清洁主轴与定位工装，避免磨损导致数据漂移；定期检查设备水平度，消除安装误差 |
九、质保售后
安装调试 | 公司可在买方准备好设备所需外部条件(如水，电等)后，负责该设备的安装、调试、启动工作，并提供良好的技术支持和售后服务，同时对使用人员进行培训，保证受训人员能够独立、熟练操作设备和完成简单的维修工作、设备日常维护等工作。 |
保修 | 设备保修期为1年,易耗品、天灾人员为损坏除外，保修期内，卖方负责该设备由于设备自身原因而引起的各种故障问题并负责无偿解决。在保修期外，该设备的维修工作要收取备品备件的成本费用和一定的服务费用。 |
维修反应时间 | 卖方在接到买方的故障通知后，保证在2小时内做出响应，并争取在ZUI短的时间内尽快排除故障 |
终身服务 | 卖方承诺在该设备的使用期间，可无偿、无限期地提供该设备的技术支持工作。 |
