‌一、概述：

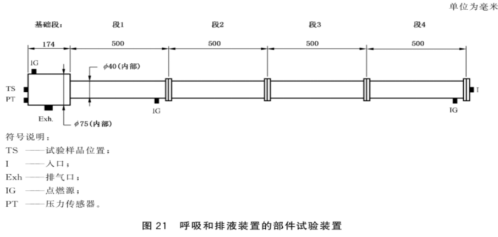

呼吸装置和排液装置是根据GB/T 3836.2-2021《爆炸性环境 第2部分:由隔爆外壳“d"保护的设备》10.9.3的气泡试验之后,作为Ex元件的呼吸和排液装置应在规定的ZUI大隔爆外壳的容积下承受热试验，在使用图21试验装置的情况下，ZUI大容积为2.5L左右规定用于任何单个隔爆外壳的多用途呼吸和排液装置应同外壳一起进行试验。

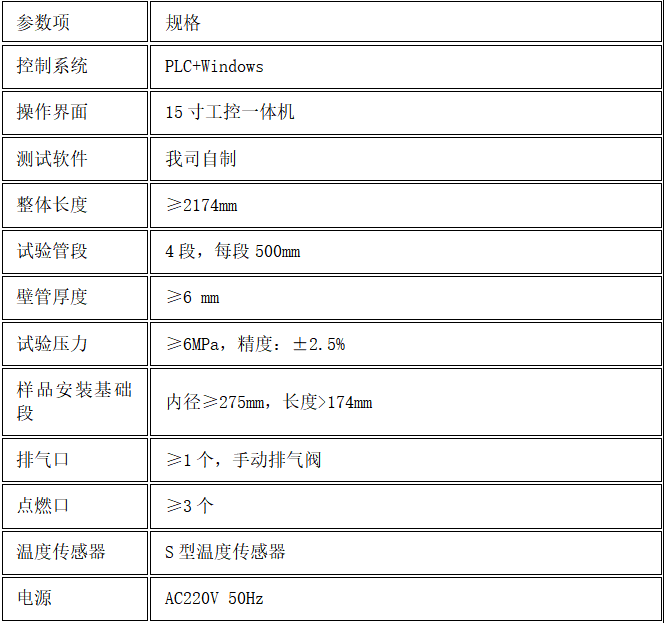

‌二、关键参数‌：

三、执行标准与试验流程‌

1.执行标准：

GB/T 3836.2-2021《爆炸性环境 第2部分:由隔爆外壳“d"保护的设备》

2.试验流程

1）点燃源位置应在外壳入口处,并且距容纳该装置端板的内侧50mm,观察结果；

2）适用时，试验混合物应按照标准15.4.3.1的规定制备；

3）在试验期间应监测装置外部表面温度；

4）任何装置应按照制造商的文件规定操作。在5次试验的每次试验之后，爆炸性混合物应在装置外部保持足够的时间，至少10min,允许在装置表面持续燃烧达到明显程度，使装置外表面温度升高或使温度能够传导到外侧表面。

5）对于装置规定使用气体类别的每种气体混合物,试验应进行5次。

四、配置清单

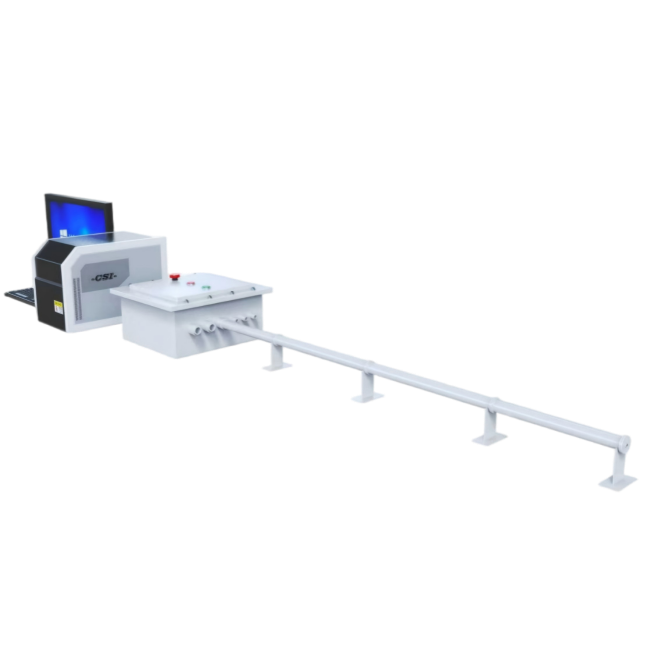

主机1台；

说明书1份;

合格证1份;

保修卡1份;

签收单1份;

铭牌1块;

电源线1根;

扳手1套;

宣传册若干;
