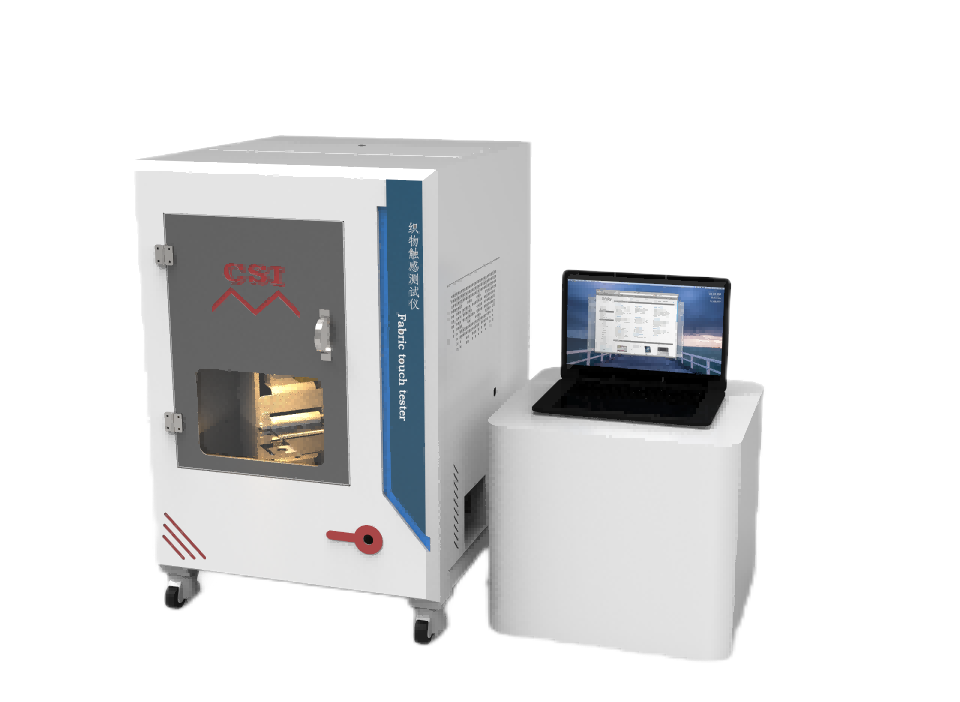

织物触感测试仪

主要性能参数及配置要求：

1、多模块集成在一个测试平台；具有数据传值功能、便于 ERP 对接串联，与原有悬垂性测试仪软件串联计算结果，导出报告同时测量织物热学、压缩、弯曲、表面摩擦性能和表面粗糙度特性；

1）：压缩模块测量

（1）试样压缩至**压强值（70cN/c㎡）所做的压缩功CW

  （2）试样压缩回复率CRR（试样压缩和回复过程中所做的功的比率）

（3）试样在20%-80%压强范围内的压缩平均刚度CAR

 (4) 试样在20%-80% 压强范围内回复平均刚度RAR

   以上数据通过压缩传感器和激光位移传感器测试过程中所得

2）：摩擦力测量

在试样安放在试验平台 ，通过标准压辊轴正压在试样上，试样在下压过程中所产生的反作用力即试样表面的平均动摩擦力  从而得出试样表面动摩擦系数。

3）：粗糙度测试直接通过织物粗糙度测试传感器测得数据。

4)：挠曲力测试（1） 试样在弯曲1rad过程中，曲线上力矩中点60%部分的平均刚度BAR（1） 试样在弯曲0-1rad内挠曲力功 BW数据由挠曲测试传感器测得

5):热流测试

（1）压缩热导率TCC ：压缩过程中达到标准压强42cN/c㎡式每变化1度通过的热流

（2）回复热导率TCR ：回过程中达到标准压强42cN/c㎡式每变化1度通过的热流

（3）**热通量Qmax: 试样在测试过程中单位面积通过的热流**值数据由热流计测得 试样两边温差通过温度传感器（PT100）测得

2.测试仓装样完成，有开关门设计，视窗查看设计（提供实物照片示意佐证），一次测试完成试样经纬多项指标采集；

3.高清彩色触摸屏操作界面；有机械按键急停开关，启动开关。

4.32位处理器；24位高速模数转换芯片；

5.高精度导轨及滚珠丝杆；

6.仪器过载保护功能。

7.上下测量盘温差：≤10℃

8.上盘下降速度： 1mm/s（1-60 mm/s可设定）

9.压缩标准压强值：42gf/cm2

10.压缩停止压强值：70gf/cm2

11.测试时，上盘上升速度为1mm/s

12.表面模块滚轮重量：(140±5)gf

13.试样形状及尺寸：L型，≥110mm×310mm×310mm

14.试样**厚度：5mm

15.测试板尺寸：≥125mm×125mm

16.开机加热时间：小于15分钟

17.单次测试时间：小于3分钟

18.实验环境：（21±3）℃，RH(60%±5%)

19.仪器外形尺寸: 600mmx600mmx850mm;

(LxWxH)

20.电源：AC220V±10%  50Hz  250W

21.仪器重量：≤130kg

主要配置及附属设备:

1. 控制系统（CPU：≥i3 ，内存：≥8G，硬盘驱动器：≥1T）1套

2. 打印机1台

3. 电源线1根

4. 测试软件1份

5. 串口连接线1根

6. 剪样板1个

7. 底脚4只
