一、原理：

1）用气溶胶发生器发生满足试验要求的气溶胶，使用OPC 对受试过滤器上、下游0.1 µ m-0.3µ m 粒径范围内的粒子进行检测，并计算计径效率。测*上游气溶胶浓度时，若上游气溶胶浓度超过OPC上限浓度，采样空气应经过稀释，以降低OPC计数的重合误差。采样空气的稀释可 通过稀释器实现，也可通过上、下游OPC 取样流量的差异实现。

符合 GB/T 6165-2021

二、技术指标

OPC(光学粒子计数器)：美国TSI 7110 采用一套双通道或者2套（可选择）

稀释器： CSI-D100（自制）

气溶胶发生器： 美国CSI

微压计：0-5000Pa 精度：0.5%F.S

温度传感器：0-100℃ 精度：0.5%F.S

湿度传感器：0%-****RH 精度：±5%RH

流量计：孔板流量计 （可根据客户定制量程 ）

风机:  变频高压风机（可根据客户定制量程 ）

控制系统：PLC

触摸屏  ：7吋HMI

数据保存：U盘导出

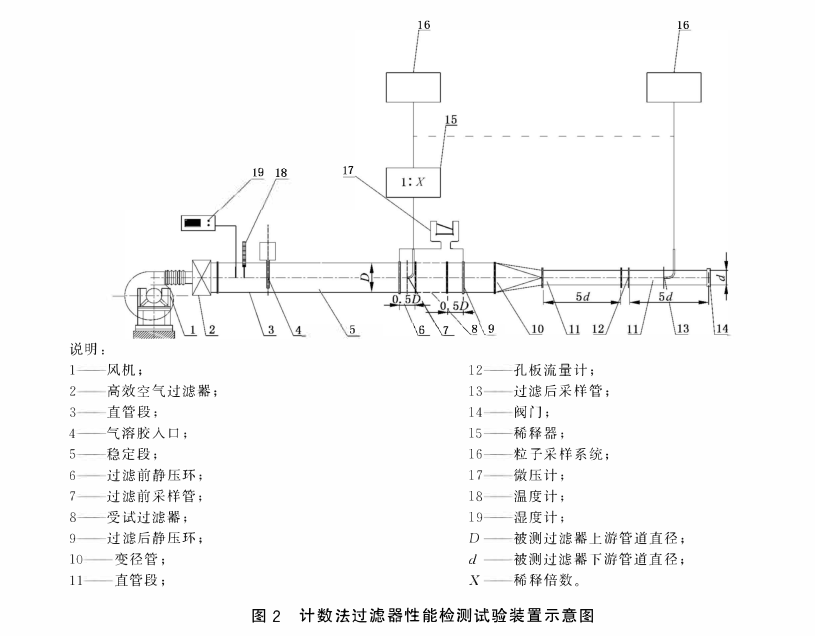

三、结构原理

计数法过滤器性能检测 试验装置主要由气溶胶发生器、风道系统、气溶胶取样与检测装置组成

四、机器电源：

1、电压 220V 50HZ

2、电流 10A

3、总功率2.2KW

4、电路保护系统：接地保护、快速保险等.
